PROVA DE CARGA ESTÁTICA EM FUNDAÇÃO DIRETA





O objetivo dessa prova de carga é determinar a capacidade de carga do sistema solo-sapata. O ensaio pode ser executado sobre uma sapata construída previamente, na fase de projeto da obra, ou sobre uma placa rígida metálica, que serve de modelo para o problema. Nesse caso, o resultado obtido para a placa deve ser extrapolado para a sapata a ser construída.

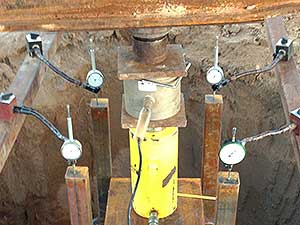

A norma brasileira que trata de provas de carga em fundação direta é a NBR 6489. Utilizando-se um cilindro hidráulico, são aplicados carregamentos verticais crescentes em estágios sobre uma placa de 80 cm de diâmetro, disposta em uma cava com a mesma profundidade da futura sapata. Registram-se os deslocamentos correspondentes às cargas aplicadas.

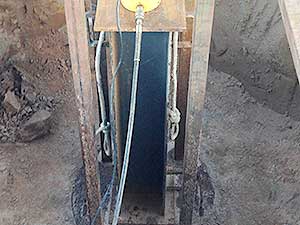

O cilindro reage contra um sistema de reação fixo, podendo ser composto

por estacas, tirantes, cargueira ou caminhão basculante.



O resultado obtido é a curva carga-recalque, cuja interpretação permite

determinar a capacidade de carga do sistema.
